FlorenceDe esthetische en technische balans in modern glasbeslag
Glazen balustrades worden steeds vaker toegepast bij balkons, trappen, videopeningen en dakterrassen waar daglicht, zichtlijnen en ruimtelijkheid centraal staan. De keuze voor het bevestigingssysteem bepaalt daarbij meer dan alleen het uiterlijk. Ook de krachtsafdracht, de glasopbouw, de montagevolgorde, de mogelijkheid tot uitlijning en de inspecteerbaarheid van de complete constructie hangen ervan af. Een ogenschijnlijk klein detail, zoals de positie van een boorgat of de breedte van een klemprofiel, kan rechtstreeks invloed hebben op veiligheid en duurzaamheid.

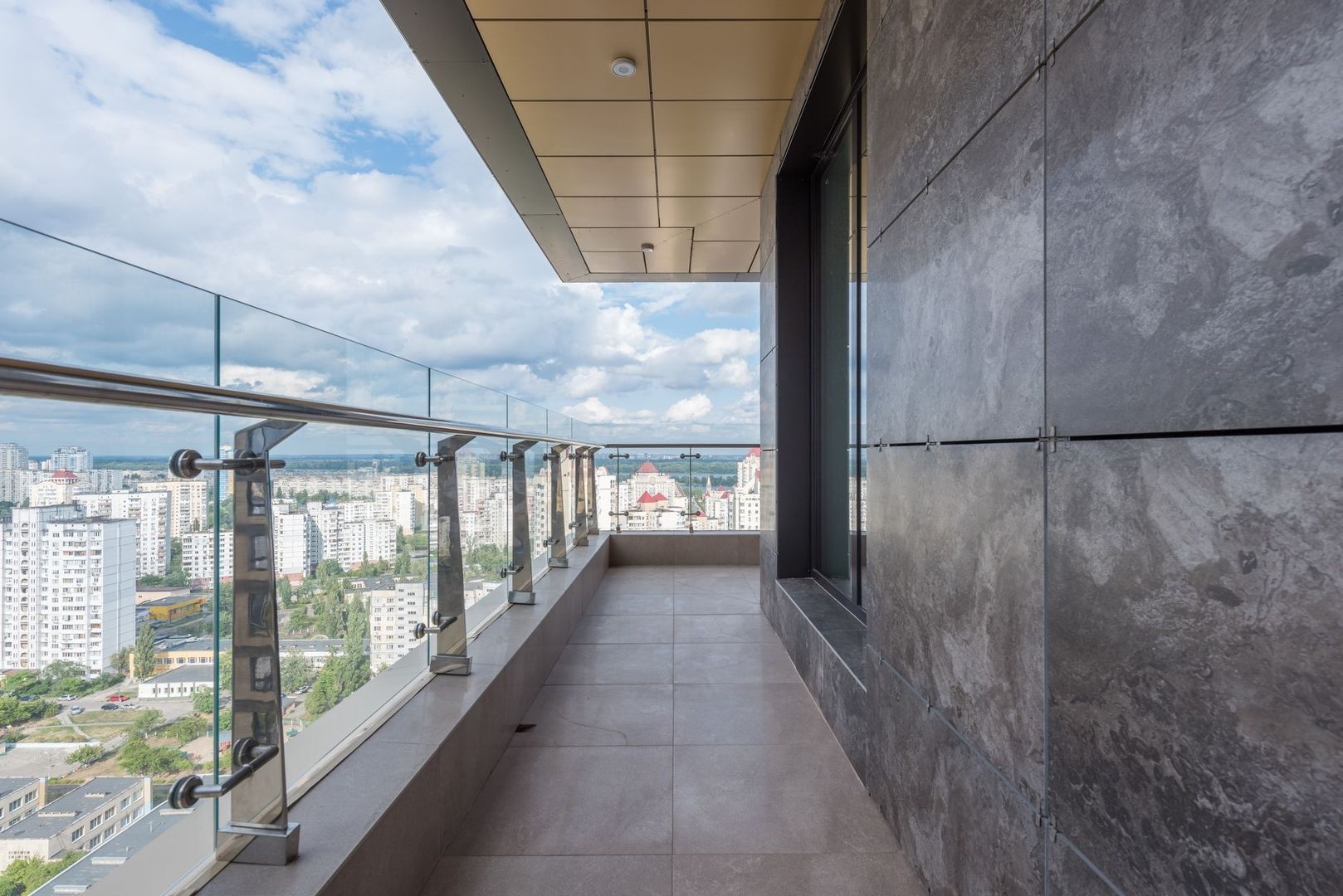

In de praktijk draait de keuze meestal om twee systeemprincipes. Puntbevestigingen voor balustrades, ook wel adapters of punthouders genoemd, houden het glas op afzonderlijke plaatsen vast en bieden een bijzonder lichte, bijna zwevende detaillering. Een doorlopend vloerklemprofiel klemt het glaspaneel over de onderzijde in en verdeelt de belasting over een langere lijn. Beide oplossingen kunnen technisch geschikt zijn, maar alleen wanneer glas, beslag, ondergrond, verankering en belastingen als één gecertificeerd systeem worden beoordeeld. Windbelasting, lijnlasten, stootbelasting, bouwhoogte en de eisen uit het toepasselijke Bouwbesluit en de relevante NEN-normen mogen daarbij niet achteraf worden ingevuld.
Constructieve krachtwerking en spanningsverdeling in het glas
Bij een puntbevestiging wordt de belasting via een beperkt aantal bevestigingspunten naar het glas en vervolgens naar de ondergrond geleid. Rondom elk boorgat ontstaan spanningsconcentraties, vooral wanneer het paneel door horizontale lijnlasten of wind naar buiten wordt belast. De diameter van het boorgat, de afstand tot de glasrand, de passing van de bus en de manier waarop het beslag wordt aangedraaid, zijn daarom bepalend. Een te strak aangedraaide bevestiging kan ongewenste drukspanningen veroorzaken, terwijl een te ruime of slecht uitgelijnde passing beweging en schokbelasting kan versterken.
Daarom moet puntbevestiging altijd worden gecombineerd met een glasopbouw die geschikt is voor de specifieke toepassing. In balustrades gaat het doorgaans om gelaagd veiligheidsglas, vaak opgebouwd uit thermisch geharde glasbladen met een geschikte interlayer. De gelaagdheid is belangrijk omdat het paneel na breuk niet direct als geheel uit de constructie mag vallen. De precieze glasdikte, samenstelling en restdraagkracht moeten echter worden berekend. Het infosheet over NEN 2608 benadrukt terecht dat algemene glascombinaties geen vervanging zijn voor een projectspecifieke dikteberekening.
Een doorlopend aluminium klemprofiel werkt anders. De onderrand van het glas wordt over een continue lengte ondersteund en met drukblokken, rubbers of een systeemgebonden vulmateriaal ingeklemd. Hierdoor wordt de belasting niet geconcentreerd rond enkele gaten, maar over een groter contactgebied verdeeld. Dat verlaagt het risico op lokale overbelasting, mits het profiel correct is verankerd en de glasranden onbeschadigd zijn. Een profiel maakt het systeem niet automatisch sterker: de ondergrond, ankers, profielstijfheid en de kwaliteit van de glasinklemming blijven essentieel.
- Puntbevestiging: maximale transparantie, maar hogere eisen aan boorgaten, randafstanden, beslagpassing en lokale glassterkte.
- Klemprofiel: gelijkmatigere krachtsverdeling en betere tolerantieopvang, maar een zichtbare onderregel en hogere eisen aan waterafvoer en detaillering.
- Beide systemen: vereisen veiligheidsglas, een berekende verankering en controle van de volledige belastingroute tot in de draagconstructie.
Bij puntadapters is bovendien de interactie tussen metaal en glas kritisch. Het contactvlak moet druk gelijkmatig overbrengen zonder puntcontact, met geschikte kunststof of elastomere tussenlagen. Bij profielen moeten de glasblokken, rubbers en afstandhouders passen bij de nominale glasdikte. Een profiel voor 12 millimeter glas is niet zonder meer geschikt voor een samengesteld paneel met een andere totale dikte of interlayeropbouw. Compatibiliteit moet daarom worden gecontroleerd aan de hand van systeemdocumentatie, niet alleen op basis van een globale maat.
Technische vergelijking op constructie en prestaties
De juiste oplossing hangt af van de verhouding tussen belasting, detaillering en uitvoeringsomstandigheden. Een puntbevestiging is interessant wanneer vrije randen en een minimale materiaalindruk de hoogste prioriteit hebben, bijvoorbeeld bij een hoogwaardige videobalustrade of een balkon met een sterke architectonische zichtlijn. Een klemprofiel is vaak logischer bij langere balustrades, hogere windbelastingen of projecten waarin de ruwbouwmaatvoering minder voorspelbaar is. De onderstaande vergelijking helpt om de eerste systeemkeuze te structureren, maar vervangt geen berekening of leveranciersvalidatie.
| Parameter | Puntbevestiging met adapters | Doorlopend klemprofiel |
|---|---|---|
| Krachtsafdracht | Geconcentreerd op afzonderlijke bevestigingspunten | Verdeeld over een continue inklemmingslijn |
| Wind- en lijnlasten | Afhankelijk van aantal, positie en capaciteit van de adapters | Gunstige verdeling, mits profiel en ankers voldoende stijf zijn |
| Montagesnelheid | Hoger voorbereidingsniveau door nauwkeurige boorgaten | Efficiënt bij rechte lijnen en seriematige montage |
| Tolerantieopvang | Via vulringen, excentrische schijven en beperkte stelruimte | Meestal beter door doorlopende stel- en drukmechanismen |
| Uiterlijk | Vrijwel volledig frameless en licht | Strakke lijn, maar met zichtbaar profiel aan de onderzijde |
| Water en vuil | Open detail, doorgaans minder ophoping rond de glasvoet | Afvoeropeningen en reiniging van de profielgoot zijn noodzakelijk |
Bij adapters verdient de materiaalkeuze bijzondere aandacht. RVS 304 is doorgaans geschikt voor droge binnenruimtes, maar buitenomgevingen stellen hogere eisen aan corrosiebestendigheid. Voor balkons, terrassen en gevels wordt meestal RVS 316 toegepast, zeker bij vocht, strooizouten of een zoute kustatmosfeer. In zeer agressieve omstandigheden kan een duplexkwaliteit worden overwogen, maar de keuze moet worden afgestemd op het totale systeem, de oppervlakteafwerking en de onderhoudsverwachting. Ook RVS 316 is geen onderhoudsvrij materiaal: vervuiling en ijzerdeeltjes kunnen oppervlakkige corrosie veroorzaken.
Een bodemprofiel vraagt een goede detaillering rond water en vuil. De profielgoot moet kunnen draineren en mag niet worden dichtgezet met kit op plaatsen waar water moet wegstromen. Openingen moeten beschermd zijn tegen verstopping en de glasvoet moet toegankelijk blijven voor inspectie. Puntbevestigingen hebben minder doorlopende holle ruimte, maar vragen juist extra aandacht voor de waterdichting van eventuele vloerdoorvoeren. Bij beide systemen moeten afschot, randafwerking en aansluiting op de vloeropbouw al in de ontwerpfase worden vastgelegd.
Omgaan met toleranties in de ruwbouw en montagelogistiek
Betonranden, staalconstructies en afgewerkte vloeren wijken in de praktijk vrijwel altijd af van de ideale maatvoering. De relevante vraag is niet of er afwijkingen zijn, maar waar ze kunnen worden opgevangen zonder de belastingroute of het uiterlijk te compromitteren. Bij een puntbevestiging moeten de boorpunten vaak exact overeenkomen met uitsparingen in het glas. Een kleine afwijking in de staalrand kan daardoor leiden tot verplaatsing van het boorgat, extra randspanning of een ongewenste zichtlijn.
Moderne klemprofielen bieden doorgaans meer ruimte voor nastellen. Afhankelijk van het systeem kan het profiel horizontaal worden uitgelijnd, kunnen drukblokken afzonderlijk worden afgesteld en kan het glas na plaatsing gecontroleerd worden gecentreerd. Bij punthouders wordt gewerkt met vulringen, afstandsbussen of excentrische schijven. Deze hulpmiddelen zijn praktisch voor beperkte afwijkingen, maar mogen niet worden gebruikt om een fundamenteel verkeerd boorplan of onvoldoende draagkrachtige ondergrond te corrigeren. Een stelmechanisme kan maatvoering aanpassen, niet de constructieve berekening vervangen.
- Controleer vóór levering de definitieve maatvoering, de afgewerkte vloerhoogte, de glasdikte, de positie van ankers en de vrije randafstanden.
- Leg de bevestigingspunten uit op basis van het goedgekeurde montagetekening en controleer de ondergrond met scan- of boorproeven waar dat nodig is.
- Plaats eerst het profiel of de adapters en stel deze mechanisch uit, zonder het glas onder spanning in een geforceerde positie te brengen.
- Monteer de glaspanelen met schone, onbeschadigde contactmaterialen en gebruik de voorgeschreven aandraaimomenten.
- Controleer daarna lijn, hoogte, glasoverlap, randbescherming, verankering, drainage en de werking van eventuele handregels voordat de zone wordt vrijgegeven.
De montagevolgorde is vooral op hoogte een veiligheidskwestie. Glaspanelen mogen niet tijdelijk tegen een onbeveiligde rand worden geplaatst en moeten tijdens het hijsen en positioneren stabiel worden ondersteund. Bij grote panelen zijn voldoende zuignappen, gecertificeerde hijsmiddelen en een duidelijke communicatie tussen de monteurs noodzakelijk. Het glas moet worden beschermd tegen contact met staal, steen en gereedschap, omdat kleine beschadigingen aan randen later kunnen uitgroeien tot breuk.
Plan de montage bij voorkeur nadat de draagconstructie is gecontroleerd, maar voordat kwetsbare eindafwerkingen de toegang blokkeren. Een proefmontage of een maatvast mock-updeel kan bij complexe hoeken veel problemen voorkomen. Vooral bij trappen, verspringende vloerpeilen en aansluitingen op gevels is het verstandig om de werkelijke maatvoering te koppelen aan de glastekeningen voordat de productie wordt vrijgegeven.
Regelgeving, windlasten en certificering volgens NEN-normen
Voor vlakglasconstructies vormt NEN 2608 een belangrijk uitgangspunt voor de beoordeling van glas in bouwkundige toepassingen. De norm moet worden gelezen in samenhang met de projectspecifieke belastingen, de glasopbouw en de randvoorwaarden van het systeem. Voor windbelasting en relevante stoot- en gebruiksbelastingen zijn daarnaast de toepasselijke delen van NEN-EN 1991, Eurocode 1, van belang. De exacte belasting hangt onder meer af van gebruiksfunctie, gebouwgeometrie, ligging, hoogte, terreinruwheid en blootstelling.
Een balustrade in een beschut binnenatrium heeft niet dezelfde winddruk als een glazen rand op grote hoogte aan de kust. Ook een laag balkon bij een woning verschilt constructief van een publiek toegankelijke galerij met intensief gebruik. De constructeur moet daarom niet alleen het glas controleren, maar de volledige keten: glas, beslag, profiel, rubbers, bouten, ankers, beton of staal en de aansluitende draagconstructie. Een productcertificaat voor één onderdeel bewijst niet automatisch dat de complete montageconfiguratie is gevalideerd.
- Laat de lijnlasten, stootbelastingen en windbelasting vastleggen voor de specifieke gebruiksfunctie en locatie.
- Documenteer glasdikte, paneelafmetingen, opleglengte, boorgaten, interlayer, randafwerking en eventuele heat-soak-eisen.
- Controleer of de gekozen adapters of het klemprofiel zijn getest of berekend voor de exacte glasopbouw en bevestigingswijze.
- Leg ankerberekeningen, ondergrondgegevens, montagetekeningen, aandraaimomenten en inspectieresultaten vast.
- Voer na montage een visuele en maatvoeringcontrole uit en bewaar de opleverdossiers voor beheer en toekomstig onderhoud.
Bij gelaagd glas is ook de toestand na een eventuele breuk relevant. Het systeem moet voldoende restveiligheid bieden en voorkomen dat een paneel direct uit de balustrade valt. Randbeschadigingen, onjuiste blokken, onvoldoende inklemming of contact tussen glas en metaal kunnen die restveiligheid aantasten. Raadpleeg daarom de officiële normteksten en projectspecifieke berekeningen; samenvattingen van normen zijn nuttig als oriëntatie, maar vormen geen zelfstandig certificeringsbewijs.
De juiste systeemkeuze voor uw architectonische specificaties
De kernkeuze is helder. Kies puntbevestigingen wanneer een open, minimalistische detaillering essentieel is en het ontwerp ruimte biedt voor uiterst nauwkeurige maatvoering, gecontroleerde boorgaten en een zorgvuldig berekende lokale krachtsafdracht. Kies een doorlopend klemprofiel wanneer tolerantieopvang, snelle uitlijning, een gelijkmatige belastingverdeling en robuust gedrag bij wind of intensief gebruik zwaarder wegen dan een volledig vrije glasvoet.
De veiligste route begint met vroege afstemming tussen architect, constructeur, aannemer en gespecialiseerde glasmonteur. Leg vóór de ruwbouw vast waar het systeem wordt bevestigd, welke vloer- en randdetails nodig zijn, hoe water wordt afgevoerd en welke glasopbouw wordt voorgeschreven. Wanneer berekening, productdocumentatie, maatvoering en montagecontrole op elkaar aansluiten, ontstaat een balustrade die niet alleen transparant oogt, maar ook constructief verantwoord, duurzaam en aantoonbaar gecertificeerd kan worden opgeleverd.
